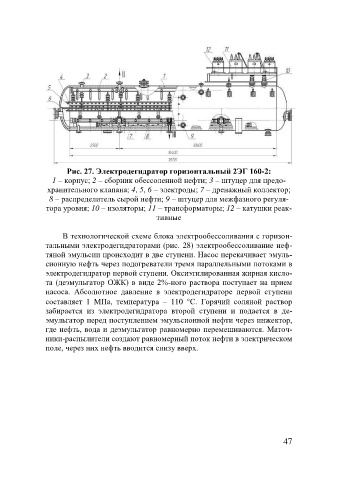

Рис. 27. Электродегидратор горизонтальный 2ЭГ 160-2:
1 – корпус; 2 – сборник обессоленной нефти; 3 – штуцер для предо-
хранительного клапана; 4, 5, 6 – электроды; 7 – дренажный коллектор;
8 – распределитель сырой нефти; 9 – штуцер для межфазного регуля-
тора уровня; 10 – изоляторы; 11 – трансформаторы; 12 – катушки реак-
тивные
В технологической схеме блока электрообессоливания с горизон-
тальными электродегидраторами (рис. 28) электрообессоливание неф-
тяной эмульсии происходит в две ступени. Насос перекачивает эмуль-
сионную нефть через подогреватели тремя параллельными потоками в
электродегидратор первой ступени. Оксиэтилированная жирная кисло-
та (деэмульгатор ОЖК) в виде 2%-ного раствора поступает на прием
насоса. Абсолютное давление в электродегидраторе первой ступени
составляет 1 МПа, температура – 110 С. Горячий соляной раствор
забирается из электродегидратора второй ступени и подается в де-
эмульгатор перед поступлением эмульсионной нефти через инжектор,
где нефть, вода и деэмульгатор равномерно перемешиваются. Маточ-
ники-распылители создают равномерный поток нефти в электрическом
поле, через них нефть вводится снизу вверх.
