Page 44 - ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ГАЗОНЕФТЕПЕРЕРАБАТЫВАЮЩИХ И РАСПРЕДЕЛИТЕЛЬНЫХ КОМПЛЕКСОВ
P. 44

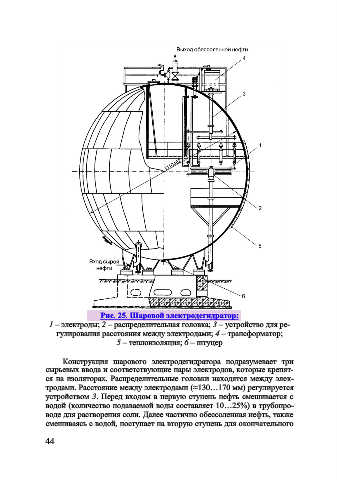

Рис. 25. Шаровой электродегидратор:
1 – электроды; 2 – распределительная головка; 3 – устройство для ре-
гулирования расстояния между электродами; 4 – трансформатор;
5 – теплоизоляция; 6 – штуцер
Конструкция шарового электродегидратора подразумевает три
сырьевых ввода и соответствующие пары электродов, которые крепят-
ся на изоляторах. Распределительные головки находятся между элек-
тродами. Расстояние между электродами (≈130…170 мм) регулируется
устройством 3. Перед входом в первую ступень нефть смешивается с
водой (количество подаваемой воды составляет 10…25%) в трубопро-
воде для растворения соли. Далее частично обессоленная нефть, также
смешиваясь с водой, поступает на вторую ступень для окончательного
44
