обезвоживания и обессоливания. Третья ступень используется для
обессоливания тяжелой нефти.
Трансформаторы 4 питают электроды током высокого напряже-
ния, при этом на каждую пару электродов приходится по два транс-
форматора и проходных изолятора. Номинальное напряжение на пер-
вичной обмотке трансформатора составляет 380 В, на вторичных зави-
сит от способа соединения и составляет 11, 16 или 22 кВ.
Принципиальная схема работы электрообезвоживающей и элек-
трообессоливающей установки (ЭЛОУ) с использованием шаровых
электродегидраторов представлена на рис. 26. Сырьевой насос 1 заби-
рает сырую нефть из резервуара и перекачивает через теплообменник
2 в термохимический отстойник 4. Далее нефть освобождается от воды
и частично от механических примесей и растворенных солей, затем
выходит из отстойника сверху и поступает под собственным давлени-
ем в электродегидраторы 5 и 6 первой и второй ступени. Из последней
ступени электродегидратора обессоленная нефть поступает через теп-
лообменник в отстойник или резервуар.

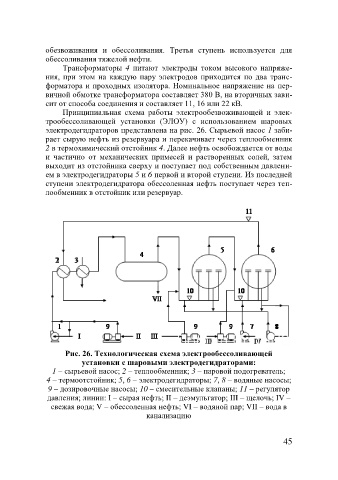

Рис. 26. Технологическая схема электрообессоливающей
установки с шаровыми электродегидраторами:
1 – сырьевой насос; 2 – теплообменник; 3 – паровой подогреватель;
4 – термоотстойник; 5, 6 – электродегидраторы; 7, 8 – водяные насосы;
9 – дозировочные насосы; 10 – смесительные клапаны; 11 – регулятор
давления; линии: I – сырая нефть; II – деэмульгатор; III – щелочь; IV –
свежая вода; V – обессоленная нефть; VI – водяной пар; VII – вода в
канализацию
