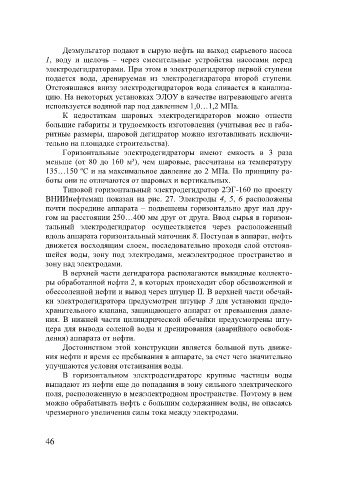

Деэмульгатор подают в сырую нефть на выход сырьевого насоса
1, воду и щелочь – через смесительные устройства насосами перед
электродегидраторами. При этом в электродегидратор первой ступени
подается вода, дренируемая из электродегидратора второй ступени.
Отстоявшаяся внизу электродегидраторов вода сливается в канализа-
цию. На некоторых установках ЭЛОУ в качестве нагревающего агента
используется водяной пар под давлением 1,0…1,2 МПа.
К недостаткам шаровых электродегидраторов можно отнести
большие габариты и трудоемкость изготовления (учитывая вес и габа-
ритные размеры, шаровой дегидратор можно изготавливать исключи-
тельно на площадке строительства).
Горизонтальные электродегидраторы имеют емкость в 3 раза
меньше (от 80 до 160 м³), чем шаровые, рассчитаны на температуру
135…150 ºС и на максимальное давление до 2 МПа. По принципу ра-
боты они не отличаются от шаровых и вертикальных.
Типовой горизонтальный электродегидратор 2ЭГ-160 по проекту
ВНИИнефтемаш показан на рис. 27. Электроды 4, 5, 6 расположены
почти посредине аппарата – подвешены горизонтально друг над дру-
гом на расстоянии 250…400 мм друг от друга. Ввод сырья в горизон-
тальный электродегидратор осуществляется через расположенный
вдоль аппарата горизонтальный маточник 8. Поступая в аппарат, нефть
движется восходящим слоем, последовательно проходя слой отстояв-
шейся воды, зону под электродами, межэлектродное пространство и
зону над электродами.
В верхней части дегидратора располагаются выкидные коллекто-
ры обработанной нефти 2, в которых происходит сбор обезвоженной и
обессоленной нефти и вывод через штуцер II. В верхней части обечай-
ки электродегидратора предусмотрен штуцер 3 для установки предо-
хранительного клапана, защищающего аппарат от превышения давле-
ния. В нижней части цилиндрической обечайки предусмотрены шту-
цера для вывода соленой воды и дренирования (аварийного освобож-
дения) аппарата от нефти.
Достоинством этой конструкции является большой путь движе-
ния нефти и время ее пребывания в аппарате, за счет чего значительно
улучшаются условия отстаивания воды.
В горизонтальном электродегидраторе крупные частицы воды
выпадают из нефти еще до попадания в зону сильного электрического
поля, расположенную в межэлектродном пространстве. Поэтому в нем
можно обрабатывать нефть с большим содержанием воды, не опасаясь
чрезмерного увеличения силы тока между электродами.
