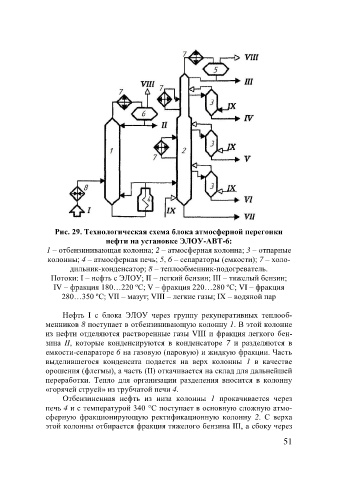

Рис. 29. Технологическая схема блока атмосферной перегонки
нефти на установке ЭЛОУ-АВТ-6:
1 – отбензинивающая колонна; 2 – атмосферная колонна; 3 – отпарные
колонны; 4 – атмосферная печь; 5, 6 – сепараторы (емкости); 7 – холо-
дильник-конденсатор; 8 – теплообменник-подогреватель.
Потоки: I – нефть с ЭЛОУ; II – легкий бензин; III – тяжелый бензин;
IV – фракция 180…220 ºС; V – фракция 220…280 ºС; VI – фракция
280…350 ºС; VII – мазут; VIII – легкие газы; IX – водяной пар

Нефть I с блока ЭЛОУ через группу рекуперативных теплооб-
менников 8 поступает в отбензинивающую колонну 1. В этой колонне
из нефти отделяются растворенные газы VIII и фракция легкого бен-
зина II, которые конденсируются в конденсаторе 7 и разделяются в
емкости-сепараторе 6 на газовую (паровую) и жидкую фракции. Часть
выделившегося конденсата подается на верх колонны 1 в качестве
орошения (флегмы), а часть (II) откачивается на склад для дальнейшей
переработки. Тепло для организации разделения вносится в колонну
«горячей струей» из трубчатой печи 4.
Отбензиненная нефть из низа колонны 1 прокачивается через
печь 4 и с температурой 340 С поступает в основную сложную атмо-
сферную фракционирующую ректификационную колонну 2. С верха
этой колонны отбирается фракция тяжелого бензина III, а сбоку через

51
