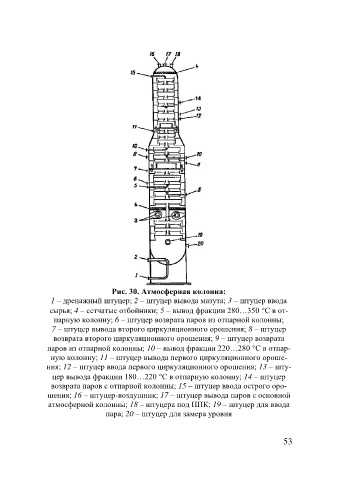

Рис. 30. Атмосферная колонна:
1 – дренажный штуцер; 2 – штуцер вывода мазута; 3 – штуцер ввода
сырья; 4 – сетчатые отбойники; 5 – вывод фракции 280…350 С в от-
парную колонну; 6 – штуцер возврата паров из отпарной колонны;
7 – штуцер вывода второго циркуляционного орошения; 8 – штуцер
возврата второго циркуляционного орошения; 9 – штуцер возврата
паров из отпарной колонны; 10 – вывод фракции 220…280 С в отпар-
ную колонну; 11 – штуцер вывода первого циркуляционного ороше-
ния; 12 – штуцер ввода первого циркуляционного орошения; 13 – шту-
цер вывода фракции 180…220 С в отпарную колонну; 14 – штуцер
возврата паров с отпарной колонны; 15 – штуцер ввода острого оро-
шения; 16 – штуцер-воздушник; 17 – штуцер вывода паров с основной
атмосферной колонны; 18 – штуцера под ППК; 19 – штуцер для ввода
пара; 20 – штуцер для замера уровня
