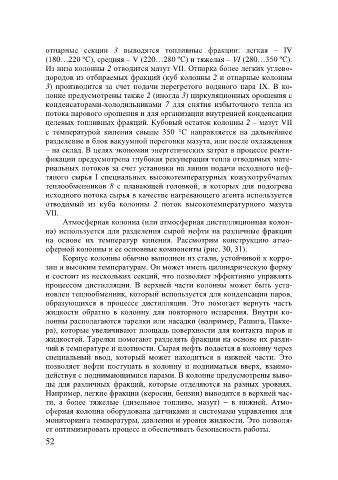

отпарные секции 3 выводятся топливные фракции: легкая – IV
(180…220 ºС), средняя – V (220…280 ºС) и тяжелая – VI (280…350 ºС).
Из низа колонны 2 отводится мазут VII. Отпарка более легких углево-
дородов из отбираемых фракций (куб колонны 2 и отпарные колонны
3) производится за счет подачи перегретого водяного пара IX. В ко-
лонне предусмотрены также 2 (иногда 3) циркуляционных орошения с
конденсаторами-холодильниками 7 для снятия избыточного тепла из
потока парового орошения и для организации внутренней конденсации
целевых топливных фракций. Кубовый остаток колонны 2 – мазут VII
с температурой кипения свыше 350 С направляется на дальнейшее
разделение в блок вакуумной перегонки мазута, или после охлаждения
– на склад. В целях экономии энергетических затрат в процессе ректи-
фикации предусмотрена глубокая рекуперация тепла отводимых мате-
риальных потоков за счет установки на линии подачи исходного неф-
тяного сырья I специальных высокотемпературных кожухотрубчатых
теплообменников 8 с плавающей головкой, в которых для подогрева
исходного потока сырья в качестве нагревающего агента используется
отводимый из куба колонны 2 поток высокотемпературного мазута
VII.
Атмосферная колонна (или атмосферная дистилляционная колон-
на) используется для разделения сырой нефти на различные фракции
на основе их температур кипения. Рассмотрим конструкцию атмо-
сферной колонны и ее основные компоненты (рис. 30, 31).
Корпус колонны обычно выполнен из стали, устойчивой к корро-
зии и высоким температурам. Он может иметь цилиндрическую форму
и состоит из нескольких секций, что позволяет эффективно управлять
процессом дистилляции. В верхней части колонны может быть уста-
новлен теплообменник, который используется для конденсации паров,
образующихся в процессе дистилляции. Это помогает вернуть часть
жидкости обратно в колонну для повторного испарения. Внутри ко-
лонны располагаются тарелки или насадки (например, Рашига, Пакке-
ра), которые увеличивают площадь поверхности для контакта паров и
жидкостей. Тарелки помогают разделять фракции на основе их разли-
чий в температуре и плотности. Сырая нефть подается в колонну через
специальный ввод, который может находиться в нижней части. Это
позволяет нефти поступать в колонну и подниматься вверх, взаимо-
действуя с поднимающимися парами. В колонне предусмотрены выво-
ды для различных фракций, которые отделяются на разных уровнях.
Например, легкие фракции (керосин, бензин) выводятся в верхней час-
ти, а более тяжелые (дизельное топливо, мазут) – в нижней. Атмо-
сферная колонна оборудована датчиками и системами управления для
мониторинга температуры, давления и уровня жидкости. Это позволя-
ет оптимизировать процесс и обеспечивать безопасность работы.
