Page 43 - ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ГАЗОНЕФТЕПЕРЕРАБАТЫВАЮЩИХ И РАСПРЕДЕЛИТЕЛЬНЫХ КОМПЛЕКСОВ
P. 43

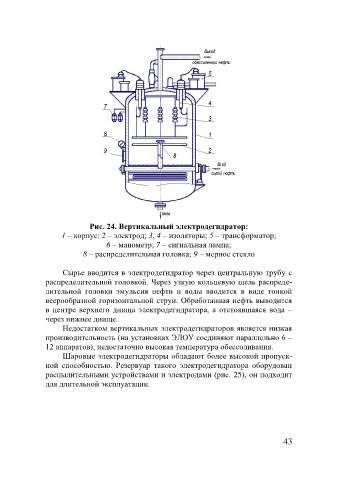

Рис. 24. Вертикальный электродегидратор:
1 – корпус: 2 – электрод; 3, 4 – изоляторы; 5 – трансформатор;
6 – манометр; 7 – сигнальная лампа;
8 – распределительная головка; 9 – мерное стекло
Сырье вводится в электродегидратор через центральную трубу с
распределительной головкой. Через узкую кольцевую щель распреде-
лительной головки эмульсия нефти и воды вводится в виде тонкой
веерообразной горизонтальной струи. Обработанная нефть выводится
в центре верхнего днища электродегидратора, а отстоявшаяся вода –
через нижнее днище.
Недостатком вертикальных электродегидраторов является низкая
производительность (на установках ЭЛОУ соединяют параллельно 6 –
12 аппаратов), недостаточно высокая температура обессоливания.
Шаровые электродегидраторы обладают более высокой пропуск-
ной способностью. Резервуар такого электродегидратора оборудован
распылительными устройствами и электродами (рис. 25), он подходит
для длительной эксплуатации.
