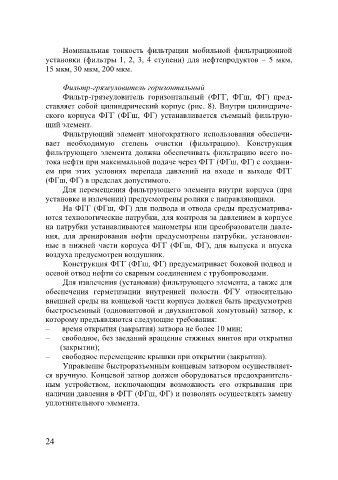

Номинальная тонкость фильтрации мобильной фильтрационной
установки (фильтры 1, 2, 3, 4 ступени) для нефтепродуктов – 5 мкм,
15 мкм, 30 мкм, 200 мкм.

Фильтр-грязеуловитель горизонтальный
Фильтр-грязеуловитель горизонтальный (ФГГ, ФГш, ФГ) пред-
ставляет собой цилиндрический корпус (рис. 8). Внутри цилиндриче-
ского корпуса ФГГ (ФГш, ФГ) устанавливается съемный фильтрую-
щий элемент.
Фильтрующий элемент многократного использования обеспечи-
вает необходимую степень очистки (фильтрацию). Конструкция
фильтрующего элемента должна обеспечивать фильтрацию всего по-
тока нефти при максимальной подаче через ФГГ (ФГш, ФГ) с создани-
ем при этих условиях перепада давлений на входе и выходе ФГГ
(ФГш, ФГ) в пределах допустимого.
Для перемещения фильтрующего элемента внутри корпуса (при
установке и излечении) предусмотрены ролики с направляющими.
На ФГГ (ФГш, ФГ) для подвода и отвода среды предусматрива-
ются технологические патрубки, для контроля за давлением в корпусе
на патрубки устанавливаются манометры или преобразователи давле-
ния, для дренирования нефти предусмотрены патрубки, установлен-
ные в нижней части корпуса ФГГ (ФГш, ФГ), для выпуска и впуска
воздуха предусмотрен воздушник.
Конструкция ФГГ (ФГш, ФГ) предусматривает боковой подвод и
осевой отвод нефти со сварным соединением с трубопроводами.
Для извлечения (установки) фильтрующего элемента, а также для
обеспечения герметизации внутренней полости ФГУ относительно
внешней среды на концевой части корпуса должен быть предусмотрен
быстросъемный (одновинтовой и двухвинтовой хомутовый) затвор, к
которому предъявляются следующие требования:
– время открытия (закрытия) затвора не более 10 мин;
– свободное, без заеданий вращение стяжных винтов при открытии
(закрытии);
– свободное перемещение крышки при открытии (закрытии).
Управление быстроразъемным концевым затвором осуществляет-
ся вручную. Концевой затвор должен оборудоваться предохранитель-
ным устройством, исключающим возможность его открывания при
наличии давления в ФГГ (ФГш, ФГ) и позволять осуществлять замену
уплотнительного элемента.
