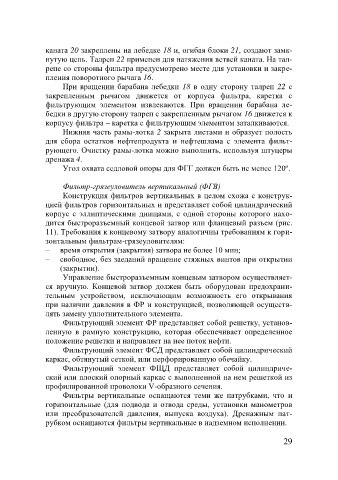

каната 20 закреплены на лебедке 18 и, огибая блоки 21, создают замк-
            нутую цепь. Талреп 22 применен для натяжения ветвей каната. На тал-
            репе со стороны фильтра предусмотрено месте для установки и закре-
            пления поворотного рычага 16.
                 При вращении  барабана лебедки  18 в одну  сторону талреп  22 с
            закрепленным  рычагом  движется  от  корпуса  фильтра,  каретка  с
            фильтрующим  элементом  извлекаются.  При  вращении  барабана  ле-
            бедки в другую сторону талреп с закрепленным рычагом 16 движется к
            корпусу фильтра – каретка с фильтрующим элементом заталкиваются.
                 Нижняя часть рамы-лотка 2 закрыта листами и образует полость
            для  сбора  остатков  нефтепродукта  и  нефтешлама  с  элемента  фильт-
            рующего. Очистку рамы-лотка можно выполнить, используя штуцеры
            дренажа 4.
                 Угол охвата седловой опоры для ФГГ должен быть не менее 120º.

                 Фильтр-грязеуловитель вертикальный (ФГВ)
                 Конструкция фильтров вертикальных в целом схожа с конструк-
            цией фильтров горизонтальных и представляет собой цилиндрический
            корпус с эллиптическими  днищами, с одной стороны  которого нахо-
            дится быстроразъемный концевой затвор или фланцевый разъем (рис.
            11). Требования к концевому затвору аналогичны требованиям к гори-
            зонтальным фильтрам-грязеуловителям:
            –   время открытия (закрытия) затвора не более 10 мин;
            –   свободное, без заеданий вращение стяжных винтов при открытии
                (закрытии).
                 Управление быстроразъемным концевым затвором осуществляет-
            ся  вручную.  Концевой  затвор  должен  быть  оборудован  предохрани-
            тельным  устройством,  исключающим  возможность  его  открывания
            при наличии давления в ФР и конструкцией, позволяющей осуществ-
            лять замену уплотнительного элемента.
                 Фильтрующий элемент ФР представляет собой решетку, установ-
            ленную  в  рамную  конструкцию,  которая  обеспечивает  определенное
            положение решетки и направляет на нее поток нефти.
                 Фильтрующий элемент ФСД представляет собой цилиндрический
            каркас, обтянутый сеткой, или перфорированную обечайку.
                 Фильтрующий  элемент  ФЩД  представляет  собой  цилиндриче-
            ский или плоский опорный каркас с выполненной на нем решеткой из
            профилированной проволоки V-образного сечения.
                 Фильтры  вертикальные  оснащаются  теми  же  патрубками,  что  и
            горизонтальные  (для  подвода  и  отвода  среды,  установки  манометров
            или  преобразователей  давления,  выпуска  воздуха).  Дренажным  пат-
            рубком оснащаются фильтры вертикальные в надземном исполнении.
