Затвор концевой (рис. 10) состоит из крышки 1, концевой обечай-
ки 2 и двух полухомутов 3. Герметизация затвора осуществляется при
помощи резинового уплотнительного кольца (прокладки) 4, установ-
ленного в канавке фланца крышки 26.

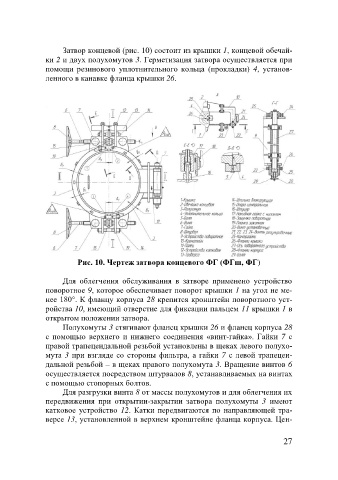

Рис. 10. Чертеж затвора концевого ФГ (ФГш, ФГ)

Для облегчения обслуживания в затворе применено устройство
поворотное 9, которое обеспечивает поворот крышки 1 на угол не ме-
нее 180°. К фланцу корпуса 28 крепится кронштейн поворотного уст-
ройства 10, имеющий отверстие для фиксации пальцем 11 крышки 1 в
открытом положении затвора.
Полухомуты 3 стягивают фланец крышки 26 и фланец корпуса 28
с помощью верхнего и нижнего соединения «винт-гайка». Гайки 7 с
правой трапецеидальной резьбой установлены в щеках левого полухо-
мута 3 при взгляде со стороны фильтра, а гайки 7 с левой трапецеи-
дальной резьбой – в щеках правого полухомута 3. Вращение винтов 6
осуществляется посредством штурвалов 8, устанавливаемых на винтах
с помощью стопорных болтов.
Для разгрузки винта 8 от массы полухомутов и для облегчения их
передвижения при открытии-закрытии затвора полухомуты 3 имеют
катковое устройство 12. Катки передвигаются по направляющей тра-
версе 13, установленной в верхнем кронштейне фланца корпуса. Цен-
