Фильтр, рама-лоток и лебедка опорами крепятся на фундаменте
при помощи накладок, опорных плит и фундаментных болтов.

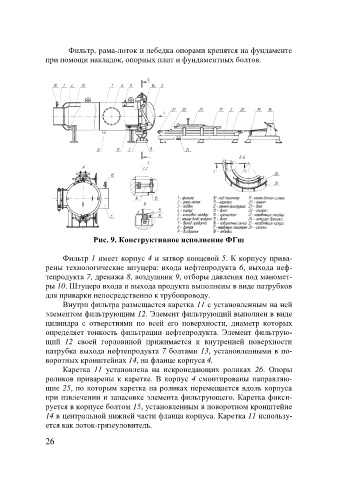

Рис. 9. Конструктивное исполнение ФГш

Фильтр 1 имеет корпус 4 и затвор концевой 5. К корпусу прива-
рены технологические штуцера: входа нефтепродукта 6, выхода неф-
тепродукта 7, дренажа 8, воздушник 9, отборы давления под маномет-
ры 10. Штуцера входа и выхода продукта выполнены в виде патрубков
для приварки непосредственно к трубопроводу.
Внутри фильтра размещается каретка 11 с установленным на ней
элементом фильтрующим 12. Элемент фильтрующий выполнен в виде
цилиндра с отверстиями по всей его поверхности, диаметр которых
определяет тонкость фильтрации нефтепродукта. Элемент фильтрую-
щий 12 своей горловиной прижимается к внутренней поверхности
патрубка выхода нефтепродукта 7 болтами 13, установленными в по-
воротных кронштейнах 14, на фланце корпуса 4.
Каретка 11 установлена на искронедающих роликах 26. Опоры
роликов приварены к каретке. В корпус 4 смонтированы направляю-
щие 25, по которым каретка на роликах перемещается вдоль корпуса
при извлечении и запасовке элемента фильтрующего. Каретка фикси-
руется в корпусе болтом 15, установленным в поворотном кронштейне
14 в центральной нижней части фланца корпуса. Каретка 11 использу-
ется как лоток-грязеуловитель.
