– наблюдается существенное снижение КПД при малой подаче жид-
кости, а также при большом значении напора;
– для создания больших напоров необходимо увеличивать число
ступеней, что приводит к усложнению конструкции, удорожанию
и снижению КПД насоса;
– сложность отливки корпуса с узкими проточными каналами.
Основными параметрами насосов, определяющими диапазон из-
менения режимов работы насосной станции, состав ее оборудования и
конструктивные особенности, являются напор (давление), подача,
мощность, коэффициент полезного действия и кавитационный запас.

Кавитация
Кавитация – нарушение сплошности потока, т.е. образование в
струе перекачиваемой жидкости полостей (каверн), заполненных ее
парами или газами.
По мере продвижения засасываемой насосом жидкости ее давле-
ние падает и может стать меньше давления насыщенных паров, отчего
в потоке образуются заполненные паром (газом) пузырьки (внешне
наблюдается холодное кипение), объединяющиеся в каверны (рис. 6).

а) б) в)

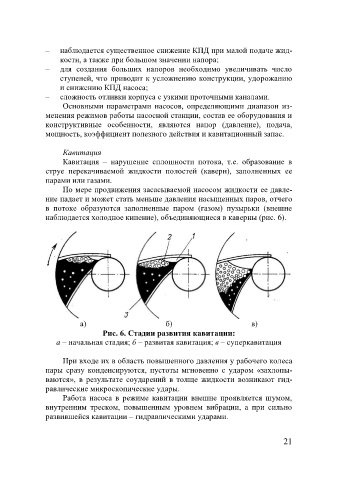

Рис. 6. Стадии развития кавитации:
а – начальная стадия; б – развитая кавитация; в – суперкавитация

При входе их в область повышенного давления у рабочего колеса
пары сразу конденсируются, пустоты мгновенно с ударом «захлопы-
ваются», в результате соударений в толще жидкости возникают гид-
равлические микроскопические удары.
Работа насоса в режиме кавитации внешне проявляется шумом,
внутренним треском, повышенным уровнем вибрации, а при сильно
развившейся кавитации – гидравлическими ударами.
