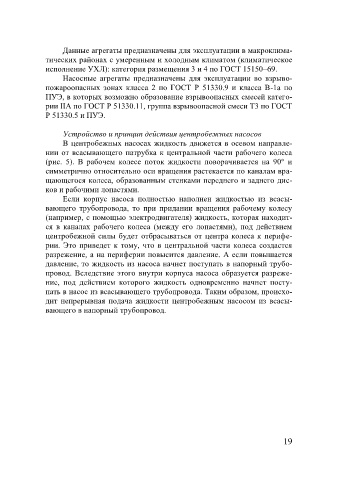

Данные агрегаты предназначены для эксплуатации в макроклима-
тических районах с умеренным и холодным климатом (климатическое
исполнение УХЛ): категория размещения 3 и 4 по ГОСТ 15150–69.
Насосные агрегаты предназначены для эксплуатации во взрыво-
пожароопасных зонах класса 2 по ГОСТ Р 51330.9 и класса В-1а по
ПУЭ, в которых возможно образование взрывоопасных смесей катего-
рии IIА по ГОСТ Р 51330.11, группа взрывоопасной смеси Т3 по ГОСТ
Р 51330.5 и ПУЭ.

Устройство и принцип действия центробежных насосов
В центробежных насосах жидкость движется в осевом направле-
нии от всасывающего патрубка к центральной части рабочего колеса
(рис. 5). В рабочем колесе поток жидкости поворачивается на 90° и
симметрично относительно оси вращения растекается по каналам вра-
щающегося колеса, образованным стенками переднего и заднего дис-
ков и рабочими лопастями.
Если корпус насоса полностью наполнен жидкостью из всасы-
вающего трубопровода, то при придании вращения рабочему колесу
(например, с помощью электродвигателя) жидкость, которая находит-
ся в каналах рабочего колеса (между его лопастями), под действием
центробежной силы будет отбрасываться от центра колеса к перифе-
рии. Это приведет к тому, что в центральной части колеса создастся
разрежение, а на периферии повысится давление. А если повышается
давление, то жидкость из насоса начнет поступать в напорный трубо-
провод. Вследствие этого внутри корпуса насоса образуется разреже-
ние, под действием которого жидкость одновременно начнет посту-
пать в насос из всасывающего трубопровода. Таким образом, происхо-
дит непрерывная подача жидкости центробежным насосом из всасы-
вающего в напорный трубопровод.
