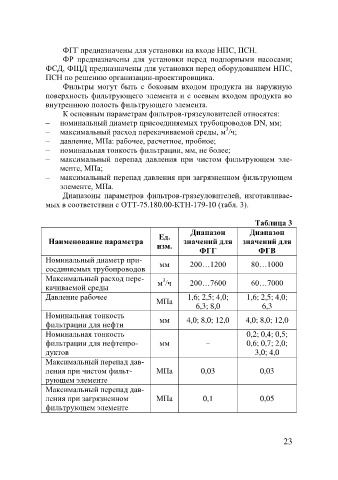

ФГГ предназначены для установки на входе НПС, ПСН.
ФР предназначены для установки перед подпорными насосами;
ФСД, ФЩД предназначены для установки перед оборудованием НПС,
ПСН по решению организации-проектировщика.
Фильтры могут быть с боковым входом продукта на наружную
поверхность фильтрующего элемента и с осевым входом продукта во
внутреннюю полость фильтрующего элемента.
К основным параметрам фильтров-грязеуловителей относятся:
– номинальный диаметр присоединяемых трубопроводов DN, мм;
3
– максимальный расход перекачиваемой среды, м /ч;
– давление, МПа: рабочее, расчетное, пробное;
– номинальная тонкость фильтрации, мм, не более;
– максимальный перепад давления при чистом фильтрующем эле-
менте, МПа;
– максимальный перепад давления при загрязненном фильтрующем
элементе, МПа.
Диапазоны параметров фильтров-грязеуловителей, изготавливае-
мых в соответствии с ОТТ-75.180.00-КТН-179-10 (табл. 3).

Таблица 3
Диапазон Диапазон
Ед.
Наименование параметра значений для значений для
изм.
ФГГ ФГВ
Номинальный диаметр при- мм 200…1200 80…1000
соединяемых трубопроводов
Максимальный расход пере- м /ч 200…7600 60…7000
3
качиваемой среды
Давление рабочее 1,6; 2,5; 4,0; 1,6; 2,5; 4,0;
МПа
6,3; 8,0 6,3
Номинальная тонкость мм 4,0; 8,0; 12,0 4,0; 8,0; 12,0
фильтрации для нефти
Номинальная тонкость 0,2; 0,4; 0,5;
фильтрации для нефтепро- мм – 0,6; 0,7; 2,0;
дуктов 3,0; 4,0
Максимальный перепад дав-
ления при чистом фильт- МПа 0,03 0,03
рующем элементе
Максимальный перепад дав-
ления при загрязненном МПа 0,1 0,05
фильтрующем элементе
