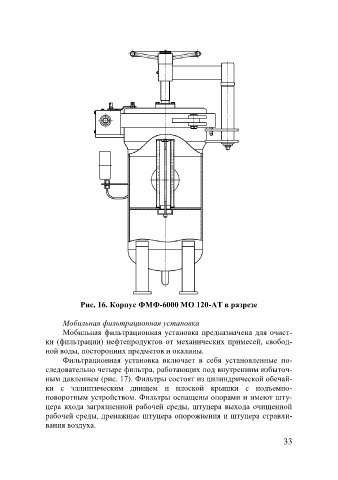

Рис. 16. Корпус ФМФ-6000 МО 120-АТ в разрезе
Мобильная фильтрационная установка
Мобильная фильтрационная установка предназначена для очист-
ки (фильтрации) нефтепродуктов от механических примесей, свобод-
ной воды, посторонних предметов и окалины.
Фильтрационная установка включает в себя установленные по-
следовательно четыре фильтра, работающих под внутренним избыточ-
ным давлением (рис. 17). Фильтры состоят из цилиндрической обечай-
ки с эллиптическим днищем и плоской крышки с подъемно-
поворотным устройством. Фильтры оснащены опорами и имеют шту-
цера входа загрязненной рабочей среды, штуцера выхода очищенной
рабочей среды, дренажные штуцера опорожнения и штуцера стравли-
вания воздуха.
