P. 59

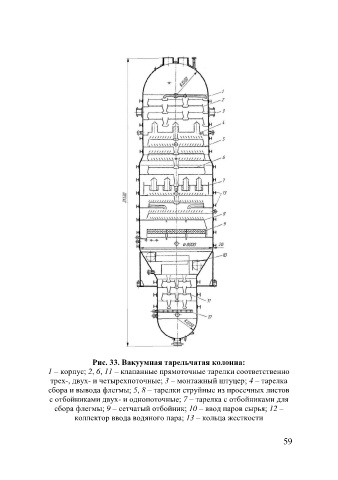

Рис. 33. Вакуумная тарельчатая колонна:
1 – корпус; 2, 6, 11 – клапанные прямоточные тарелки соответственно
трех-, двух- и четырехпоточные; 3 – монтажный штуцер; 4 – тарелка
сбора и вывода флегмы; 5, 8 – тарелки струйные из просечных листов
с отбойниками двух- и однопоточные; 7 – тарелка с отбойниками для
сбора флегмы; 9 – сетчатый отбойник; 10 – ввод паров сырья; 12 –
коллектор ввода водяного пара; 13 – кольца жесткости
59
