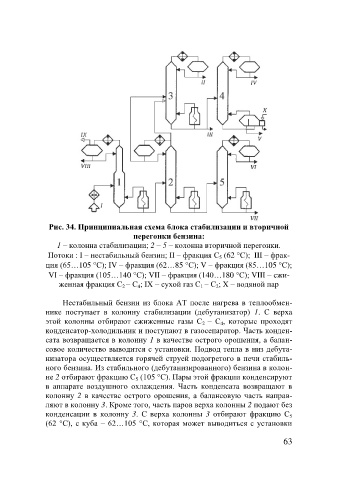

Рис. 34. Принципиальная схема блока стабилизации и вторичной
перегонки бензина:
1 – колонна стабилизации; 2 – 5 – колонна вторичной перегонки.
Потоки : I – нестабильный бензин; II – фракция С 5 (62 С); III – фрак-
ция (65…105 С); IV – фракция (62…85 С); V – фракция (85…105 С);
VI – фракция (105…140 С); VII – фракция (140…180 С); VIII – сжи-
женная фракция С 2 – С 4 ; IX – сухой газ С 1 – С 2 ; X – водяной пар
Нестабильный бензин из блока AT после нагрева в теплообмен-
нике поступает в колонну стабилизации (дебутанизатор) 1. С верха
этой колонны отбирают сжиженные газы С 2 – С 4 , которые проходят
конденсатор-холодильник и поступают в газосепаратор. Часть конден-
сата возвращается в колонну 1 в качестве острого орошения, а балан-
совое количество выводится с установки. Подвод тепла в низ дебута-
низатора осуществляется горячей струей подогретого в печи стабиль-
ного бензина. Из стабильного (дебутанизированного) бензина в колон-
не 2 отбирают фракцию С 5 (105 °С). Пары этой фракции конденсируют
в аппарате воздушного охлаждения. Часть конденсата возвращают в
колонну 2 в качестве острого орошения, а балансовую часть направ-
ляют в колонну 3. Кроме того, часть паров верха колонны 2 подают без
конденсации в колонну 3. С верха колонны 3 отбирают фракцию С 5
(62 °С), с куба – 62…105 °С, которая может выводиться с установки
63
