в

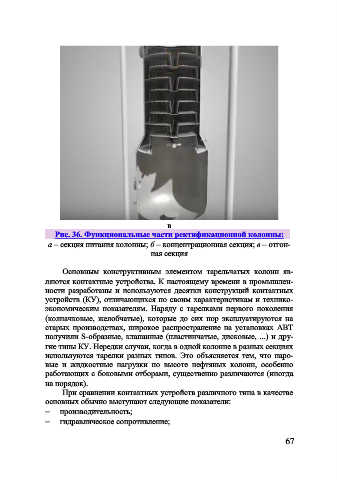

Рис. 36. Функциональные части ректификационной колонны:
а – секция питания колонны; б – концентрационная секция; в – отгон-
ная секция

Основным конструктивным элементом тарельчатых колонн яв-
ляются контактные устройства. К настоящему времени в промышлен-
ности разработаны и используются десятки конструкций контактных
устройств (КУ), отличающихся по своим характеристикам и технико-
экономическим показателям. Наряду с тарелками первого поколения
(колпачковые, желобчатые), которые до сих пор эксплуатируются на
старых производствах, широкое распространение на установках АВТ
получили S-образные, клапанные (пластинчатые, дисковые, ...) и дру-
гие типы КУ. Нередки случаи, когда в одной колонне в разных секциях
используются тарелки разных типов. Это объясняется тем, что паро-
вые и жидкостные нагрузки по высоте нефтяных колонн, особенно
работающих с боковыми отборами, существенно различаются (иногда
на порядок).
При сравнении контактных устройств различного типа в качестве
основных обычно выступают следующие показатели:
 производительность;
 гидравлическое сопротивление;
