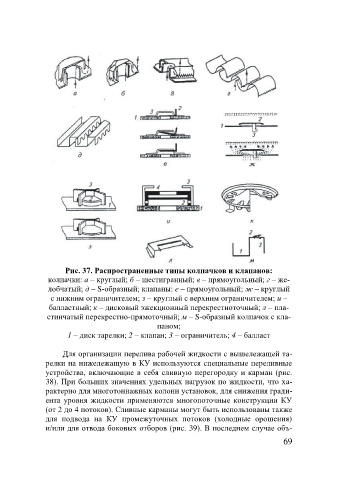

Рис. 37. Распространенные типы колпачков и клапанов:
колпачки: а – круглый; б – шестигранный; в – прямоугольный; г – же-
лобчатый; д – S-образный; клапаны: е – прямоугольный; ж – круглый
с нижним ограничителем; з – круглый с верхним ограничителем; и –
балластный; к – дисковый эжекционный перекрестноточный; л – пла-
стинчатый перекрестно-прямоточный; м – S-образный колпачок с кла-
паном;
1 – диск тарелки; 2 – клапан; 3 – ограничитель; 4 – балласт
Для организации перелива рабочей жидкости с вышележащей та-
релки на нижележащую в КУ используются специальные переливные
устройства, включающие в себя сливную перегородку и карман (рис.
38). При больших значениях удельных нагрузок по жидкости, что ха-
рактерно для многотоннажных колонн установок, для снижения гради-
ента уровня жидкости применяются многопоточные конструкции КУ
(от 2 до 4 потоков). Сливные карманы могут быть использованы также
для подвода на КУ промежуточных потоков (холодные орошения)
и/или для отвода боковых отборов (рис. 39). В последнем случае объ-
69
