способ изображения геометрических предметов на чертеже при помощи параллельных проекций.

Аксонометрия – проекция (какая?) аксонометрическая, оси (какие?) аксонометрические, начертить (что?) аксонометрическую проекцию.

Пример: ГОСТ 2.317 – 68 устанавливает аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства.

луч с началом в вершине угла, который делит угол на две равные части (пополам).

Биссектриса – биссектриса (чего?) угла, называется (чем?) биссектрисой, назвать (что?) биссектрису.

Пример: Луч Ok является биссектрисой угла AOB.

направление линии отвеса, то есть, направление вектора силы тяжести в данном месте.

Вертикаль – прямая (какая?) вертикальная, начертить (что?) вертикаль, является (чем?) вертикалью.

Пример: Прямая b является вертикальной.

точка, в которой сходятся линии, отрезки, стороны.

Вершина – вершина (чего?) треугольника – укажите (что?) вершину треугольника.

Пример: Точка С является вершиной треугольника АВС.

изображение части поверхности предмета, которую видит наблюдатель.

Вид – вид (откуда?) спереди, сверху, слева; начертить (что?) вид сверху.

Пример: На чертеже вы можете увидеть вид детали спереди, сверху и сбоку.

крепёжная деталь, стержень со спиральной нарезкой.

Винт – винтообразный (какой?), кривая (какая?) винтообразная, эскиз (чего?) винта, называется (чем?) винтом.

Пример: Спираль – винтообразная кривая линия.

сопряжение, при котором центры сопрягаемых окружностей находятся вне радиуса сопрягающей дуги.

Сопряжение (какое?) внешнее, построить (что?) внешнее сопряжение (чем?) дугой заданного радиуса, сопрячь (СВ), сопрягать (НСВ)

Пример: При внешнем сопряжении центры О₁ и О₂ сопрягаемых дуг радиусов R₁ и R₂ лежат вне сопрягающей дуги радиуса R.

касательная к окружностям, которые лежат по одну её сторону.

Касательная (какая?) внешняя, начертить (что?) внешнюю касательную, называется (чем?) внешней касательной.

Пример: Построить внешнюю касательную к окружностям с радиусами R₁ и R₂.

сопряжение, при котором центры сопрягаемых окружностей находятся внутри радиуса сопрягающей их дуги.

Сопряжение (какое?) внутреннее, построить (что?) внутреннее сопряжение (чем?) дугой заданного радиуса, называется (чем?) внутренним сопряжением.

Пример: Внутреннее сопряжение дуг радиусов R₁ и R₂ дугой радиуса R показано на рисунке.

касательная к окружностям, которые лежат по разные стороны от неё.

Касательная (какая?) внутренняя, начертить (обозначить) (что?) внутреннюю касательную.

Пример: Отрезок внутренней касательной, заключенный между внешними касательными, равен отрезку внешней касательной, заключенному между точками касания.

окружность, которая лежит внутри многоугольника и касается всех его сторон.

Окружность (какая?) вписанная (во что?) в многоугольник, начертить (что?) вписанную окружность.

Пример: Окружность с радиусом R вписана в равносторонний треугольник.

линия для выноса размерной линии за контур изображения на чертёже.

Линия (какая?) выносная, начертить (что?) выносную линию.

Пример: Выносная линия перпендикулярна размерной линии.

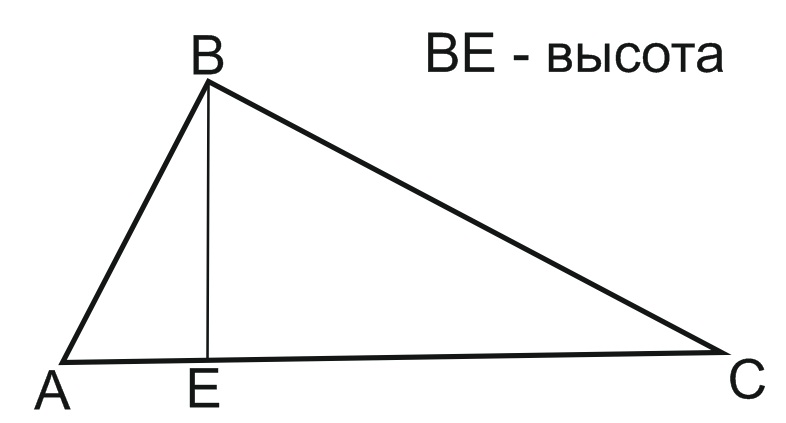

отрезок перпендикуляра, опущенного из вершины геометрической фигуры на её основание или на продолжение основания.

Высота – высокий (какой?), высота (чего?) треугольника, построить или начертить (что?) высоту треугольника, служат (чем?) высотами

Пример: В прямоугольном треугольнике катеты служат высотами.

наука, которая изучает форму предметов, определяет их размеры и взаимное расположение.

Геометрия – изучать (что?) геометрию, построения (какие?) геометрические.

Пример: Завтра будет урок геометрии.

часть пространства, которая ограничена замкнутой поверхностью своей наружной границы.

Тело (какое?) геометрическое, является (чем?) геометрическим телом, рассказать (о чём?) о геометрическом теле.

Пример: Шар является геометрическим телом, а его поверхность называется сферой.

кривая второго порядка, разность расстояний, от любой точки которой до двух фокусов есть величина постоянная, равная действительной оси гиперболы.

Гипербола – гиперболический (какой?), начертить (что?) гиперболу, называется (чем?) гиперболой, уравнение (чего?) гиперболы.

Пример: Уравнение гиперболы записывается в виде .

сторона прямоугольного треугольника, лежащая против прямого угла.

Гипотенуза – начертить (что?) гипотенузу, называется (чем?) гипотенузой, гипотенуза равна (чему?) пяти сантиметрам.

Пример: Квадрат гипотенузы равен сумме квадратов катетов.

линия, перпендикулярная вектору силы тяжести в данном месте.

Горизонт – горизонталь, горизонтальный (какой?), прямая (какая?) горизонтальная, начертить (что?) горизонтальную прямую.

Пример: Прямая а является горизонтальной прямой.

одна из основных категорий стандартов в Российской Федерации.

Стандарт (какой?) государственный, соответствует (чему?) государственному стандарту, называется (чем?) государственным стандартом.

Пример: ГОСТ 2.303–68 Единой системы конструкторской документации определяет использование различных видов линий на чертеже.

набор чертёжных инструментов, который находится в специальном футляре.

Готовальня – принести (что?) готовальню, нет (чего?) готовальни.

Пример: На следующий урок надо принести готовальню.

плоская поверхность предмета, составляющая угол с другой такой же поверхностью.

Грань – показать (что?) грань, называется (чем?) гранью, принадлежит (чему?) грани.

Пример: Поверхности многогранника называют гранями.

способ представления информации в виде чертежа, рисунка или графика.

Графика – графический (какой?), способ (какой?) графический, начертить (что?) график, называется (чем?) графиком, принадлежит (чему?) графику.

Пример: Начертить график функции y = 3x + 4.

изделие, изготовленное без применения сборочных операций.

Деталь – изготовить (что?) деталь, изложить материал (как?) детально, называется (чем?) деталью, признак (чего?) детали.

Пример: Главный признак детали – отсутствие разъёмных и неразъёмных соединений.

прямая линия, соединяющая две точки окружности и проходящая через центр.

Диаметр – начертить, обозначить (что?) диаметр, называется (чем?) диаметром, перпендикулярен (чему?) диаметру.

Пример: Отношение длины окружности к диаметру равно π.

изображение, которое получается на плоскостях, непараллельных основным плоскостям проекций.

Вид (какой?) дополнительный, называется (чем?) дополнительным видом, начертить (что?) дополнительный вид.

Пример: Дополнительный вид используется, если какая–либо часть предмета не изображается без искажения формы или размеров на основных плоскостях проекций.

часть кривой линии между двумя её точками.

Дуга – дугообразный (какой?), начертить (что?) дугу, дуга (чего?) окружности, дуга радиуса R.

Пример: Дуга окружности – часть окружности ограниченная двумя точками.

комплекс стандартов, устанавливающих взаимосвязанные нормы и правила по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, изготовлении, эксплуатации, ремонте и др.).

Единая система конструкторской документации – используется (что?) Единая система конструкторской документации, описывается (в чём?) в Единой системе конструкторской документации.

соответствие с законом, последовательное проявление действия какого–нибудь закона.

Закономерность – явление (какое?) закономерное, найти (что?) закономерность.

Пример: Для последовательности чисел 2, 4, 6, 8… установить закономерность и продолжить ряд.

кривые, которые можно задать алгебраическим выражением (эллипс, парабола и гипербола).

Кривые (какие?) закономерные, назовите (что?) закономерные кривые, постройте (что?) закономерную кривую.

Пример: Если закономерная кривая описана алгебраическим уравнением, то степень этого уравнения показывает порядок кривой.

любой предмет или набор предметов, подлежащих изготовлению на предприятии.

Изделие – изготовить (что?) изделие, нет (чего?) изделия, рассказать (о чём?) об изделии.

Пример: Изделие является результатом производственного процесса.

действия, которые выполняются для нахождения числового значения какой–либо величины.

Измерение – измерять (НСВ) (что?) длину, измерить (чем?) линейкой

Пример: Под измерением понимается процесс нахождения значения физической величины опытным путем при помощи измерительных инструментов.

рисунок, который воспроизводит что–либо или кого–либо.

Изображение – изображать (НСВ), изобразить (СВ) (что?) график, изображено (на чём? где?) на рисунке.

Пример: На рисунке вы видите изображение пирамиды.

название учебной дисциплины, которая включает в себя основы начертательной геометрии и технического черчения.

Графика (какая?) инженерная, изучаем (что?) инженерную графику.

Пример: На следующий урок Инженерной графики надо начертить овал  по двум заданным осям симметрии.

орудие для производства каких–либо работ.

Инструмент – инструмент (какой?) чертёжный, инструмент (для чего?) для рисования, использовать (что?) инструмент.

Пример: Линейка и циркуль – это чертёжные инструменты.

письменная принадлежность.

Карандаш – нет (чего?) карандаша, принести (что?) карандаш, карандаш (какой?) цветной.

Пример: При подготовке чертежа линии проводят с легким нажимом на карандаш, поэтому в случае ошибки можно легко стереть линию или провести её в другом месте.

прямая, которая имеет с окружностью одну общую точку.

Касательная – касаться (НСВ) (чего?) окружности, провести (что?) касательную, называется (чем?) касательной.

Пример: Касательная к окружности перпендикулярна радиусу, проведенному в точку касания.

одна из двух сторон, образующих прямой угол в прямоугольном треугольнике.

Катет – является (чем?) катетом, равен (чему?) катету, называется (чем?) катетом.

Пример: Квадрат гипотенузы равен сумме квадратов катетов.

прямоугольник, у которого все стороны равны.

Квадрат – (какой?) квадратный, называется (чем?) квадратом, равен (чему?) квадрату, показать (что?) квадрат.

Пример: Нарисуйте квадрат со стороной а = 4 см.

проверка, а так же наблюдение с целью проверки.

Контроль – образец (какой?) контрольный, контролировать (НСВ), контроль (чего?) изделия, контролировать (что?) процесс.

Пример: Сегодня мы будем выполнять контрольную работу.

очертание какого–либо предмета, графическое изображение линии, которая очерчивает предмет.

Контур – карта (какая?) контурная, очертить (что?) контур.

Пример: Контур предмета очерчивают основной сплошной толстой линией.

геометрическое тело, которое образуется вращением прямоугольного треугольника вокруг катета.

Конус – форма (какая?) конусообразная, показать (что?) конус, называется (чем?) конусом, нет (чего?) конуса.

Пример: Поверхность конуса состоит из основания и боковой поверхности.

кривая линия, которая состоит из сопряженных дуг окружностей разных радиусов.

Кривая (какая?) коробовая, называется (чем?) коробовой кривой, показать (что?) коробовую кривую

Пример: Овал, овоид и спираль – это коробовые кривые.

любая непрямая линия.

Линия (какая?) кривая, начертить (что?) кривую линию, является (чем?) кривой линией.

Пример: Парабола является кривой линией.

часть плоскости, ограниченная окружностью.

Круг – стол (какой?) круглый, скруглить (СВ) линию, часть (чего?) круга, называется (чем?) кругом, находится (НСВ) (в чём?) в круге.

Пример: Отрезок, который соединяет центр окружности с любой её точкой, называется радиусом круга.

часть круга, ограниченная дугой и двумя радиусами, соединяющими концы дуги с центром круга.

Сектор (какой?) круговой, называется (чем?) круговым сектором, обозначить (что?) круговой сектор

Пример: Выделить круговой сектор с длиной дуги 3 см.

чертёжный инструмент для проведения или проверки кривых линий.

Лекало – кривая (какая?) лекальная, покажите (что?) лекало, начертить (чем?) лекалом.

Пример: Точки на чертеже необходимо соединить при помощи лекал.

кривая, которую нельзя построить с помощью циркуля.

Кривая (какая?) лекальная, выберите (что?) лекальную кривую, является (чем?) лекальной кривой.

Пример: Эллипс является лекальной кривой.

измерительный инструмент прямой формы, который используют для вычерчивания прямых линий, измерений, вычислений.

Линейка – единицы измерения (какие?) линейные, использовать (что?) линейку, нет (чего?) линейки, называется (чем?) линейкой.

Пример: Отрезок АВ можно измерить при помощи линейки.

черта на плоскости, поверхности или в пространстве.

Линия – линия (какая?) прямая или кривая, параллельная линия, пересекающаяся линия, начертить (что?) перпендикулярные линии.

Пример: Линии обозначают строчными буквами латинского алфавита.

геометрическая фигура, которая состоит из отрезков, которые последовательно соединены своими концами.

Линия (какая?) ломаная, построить (что?) ломаную линию, называется (чем?) ломаной линией, звено (чего?) ломаной линии.

Пример: СD является звеном ломаной ABCD.

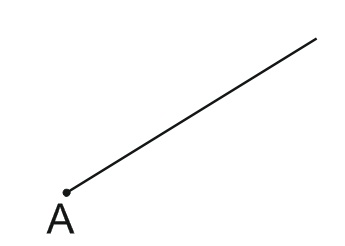

часть прямой линии, которая расположена по одну сторону от точки.

Луч – начертить (что?) луч, называется (чем?) лучом, нет (чего?) луча.

Пример: У луча есть начало (вершина), но нет конца.

отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре (ГОСТ 2.302–68).

Масштаб – масштабировать (НСВ), указать (что?) масштаб, масштаб (чего?) увеличения и уменьшения.

Пример: Масштабом пользуются для изображения слишком больших или слишком маленьких деталей.

изображение ограниченного места поверхности предмета.

Вид (какой?) местный, используют (что?) местный вид, называется (чем?) местным видом.

Пример: Основные, местные и дополнительные виды служат для изображения формы внешних поверхностей предмета.

тело, поверхность которого составлена из многоугольников.

Многогранник – нет (чего?) многогранника, называется (чем?) многогранником, назовите (что?) многогранник.

Пример: Куб и пирамида являются многогранниками.

геометрическая фигура, у которой больше четырёх сторон.

Многоугольник – нет (чего?) многоугольника, называется (чем?) многоугольником, назовите (что?) многоугольник.

Пример: Геометрическая фигура, ограниченная со всех сторон замкнутой ломаной линией, состоящая из трех и более отрезков называется многоугольником.

положение предмета между вертикальным и горизонтальным.

Наклон – линия (какая?) наклонная, наклонить (СВ), наклонить на 45^о, наклон равен 45^о, угол (чего?) наклона .

Пример: Наклонить голову влево.

кривые, которые нельзя задать алгебраическим выражением.

Кривые (какие?) незакономерные, приведите пример (чего?) незакономерной кривой.

Пример: Данная кривая является незакономерной.

полный круг вращения, круговой поворот.

Оборот – обернуть (СВ), оборачивать (НСВ), оборот вокруг оси, совершает (что?) оборот.

Пример: Земле требуется в среднем 23 часа 56 минут и 4,091 секунды для того, чтобы совершить один оборот вокруг своей оси.

замкнутая кривая линия, которая состоит из дуг сопрягающихся окружностей.

Овал – (какой?) овальный, называется (чем?) овалом, начертить (что?) овал

Пример: Овал является коробовой кривой.

замкнутая гладкая выпуклая кривая, имеющая только одну ось симметрии.

Овоид – начертить (что?) овоид, называется (чем?) овоидом, на поверхности (чего?) овоида.

Пример: Форма овоида напоминает яйцо.

это замкнутая плоская кривая линия, у которой расстояние от любой её точки до центра постоянно.

Окружность – начертить (что?) окружность, является (чем?) окружностью, рассказать (о чём?) об окружности.

Пример: Начертить окружность с центром в точке О и радиусом 5 см.

окружность, которая содержит все вершины многоугольника.

Окружность (какая?) описанная, начертить (что?) описанную окружность, называется (чем?) описанной окружностью.

Пример: Центром описанной окружности является точка пересечения серединных перпендикуляров к сторонам.

сторона геометрической фигуры, которая перпендикулярна её высоте.

Основание – основа, (какой?) основной (основательный), основать (СВ), основание (чего?) треугольника, является (чем?) основанием.

Пример: Основанием пирамиды может быть любой многоугольник.

таблица установленного образца (ГОСТ 2.104–2006), в которой содержится ряд сведений об изображенной на чертеже детали.

Надпись (какая?) основная, начертить (заполнить) (что?) основную надпись, нет (чего?) основной надписи.

Пример: Заполните все графы основной надписи.

часть прямой линии, которая ограничена с двух сторон точками.

Отрезок – отре́зать (СВ), отреза́ть (НСВ), начертить (что?) отрезок, название (чего?) отрезка, принадлежит (чему?) отрезку.

Пример: Точка С принадлежит отрезку АВ.
