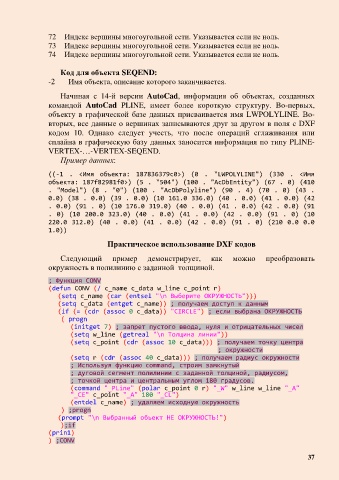

72 Индекс вершины многоугольной сети. Указывается если не ноль.
73 Индекс вершины многоугольной сети. Указывается если не ноль.
74 Индекс вершины многоугольной сети. Указывается если не ноль.

Код для объекта SEQEND:
-2 Имя объекта, описание которого заканчивается.

Начиная с 14-й версии AutoCad, информация об объектах, созданных
командой AutoCad PLINE, имеет более короткую структуру. Во-первых,
объекту в графической базе данных присваивается имя LWPOLYLINE. Во-
вторых, все данные о вершинах записываются друг за другом в поля с DXF
кодом 10. Однако следует учесть, что после операций сглаживания или
сплайна в графическую базу данных заносится информация по типу PLINE-
VERTEX-…-VERTEX-SEQEND.
Пример данных:

((-1 . <Имя объекта: 187836379c0>) (0 . "LWPOLYLINE") (330 . <Имя
объекта: 187f82981f0>) (5 . "504") (100 . "AcDbEntity") (67 . 0) (410
. "Model") (8 . "0") (100 . "AcDbPolyline") (90 . 4) (70 . 0) (43 .
0.0) (38 . 0.0) (39 . 0.0) (10 161.0 336.0) (40 . 0.0) (41 . 0.0) (42
. 0.0) (91 . 0) (10 176.0 319.0) (40 . 0.0) (41 . 0.0) (42 . 0.0) (91
. 0) (10 200.0 323.0) (40 . 0.0) (41 . 0.0) (42 . 0.0) (91 . 0) (10
220.0 312.0) (40 . 0.0) (41 . 0.0) (42 . 0.0) (91 . 0) (210 0.0 0.0
1.0))
Практическое использование DXF кодов

Следующий пример демонстрирует, как можно преобразовать
окружность в полилинию с заданной толщиной.

; Функция CONV
(defun CONV (/ c_name c_data w_line c_point r)
(setq c_name (car (entsel "\n Выберите ОКРУЖНОСТЬ")))
(setq c_data (entget c_name)) ; получаем доступ к данным
(if (= (cdr (assoc 0 c_data)) "CIRCLE") ; если выбрана ОКРУЖНОСТЬ
( progn
(initget 7) ; запрет пустого ввода, нуля и отрицательных чисел
(setq w_line (getreal "\n Толщина линии"))
(setq c_point (cdr (assoc 10 c_data))) ; получаем точку центра
; окружности
(setq r (cdr (assoc 40 c_data))) ; получаем радиус окружности
; Используя функцию command, строим замкнутый
; дуговой сегмент полилинии с заданной толщиной, радиусом,
; точкой центра и центральным углом 180 градусов.
(command "_PLine" (polar c_point 0 r) "_W" w_line w_line "_A"
"_CE" c_point "_A" 180 "_CL")
(entdel c_name) ; удаляем исходную окружность
) ;progn
(prompt "\n Выбранный объект НЕ ОКРУЖНОСТЬ!")
);if
(prin1)
) ;CONV
