Рассмотрим пример создания
пространственной модели небольшого района города и прилегающей
территории с
использованием подсистемы ArcView 3.2а.
Имеем исходную растровую карту района
города и прилегающей территории, которая представлена на рис. 8.15.
![](img_razdel8_6/ris8_15.gif)
Рис. 8.15. Исходная карта района города и
прилегающей территории
Зададимся созданием следующих тематических слоев:
- железные дороги;
- ЛЭП (линии электропередач);
- водоемы;
- улицы;
- строения;
- лесополосы;
- изолинии.
Для отражения
характеристик объектов, расположенных на территории района разработаем
базу данных объектов района. Для более полного отражения всех
характеристик объектов, дополним базу таблицами с расширенной
информацией об объектах района.
Структура базы данных
для объектов данной территории представлена на рис. 8.16.
![](img_razdel8_6/ris8_16.gif)
Рис. 8.16. Структура базы данных
После оцифровки
исходной карты и занесения всех необходимых атрибутивных данных в
соответствии со структурой базы данных получим карту района (рис.
8.17), а после занесения данных о высоте объектов получим 3-х мерный
вид района (рис. 8.18).
![](img_razdel8_6/ris8_17.gif)
Рис. 8.17. Карта района в ArcView 3.2.а
![](img_razdel8_6/ris8_18.gif)
Рис. 8.18. 3-х мерный вид района
В
окне проекта активируем "Таблицы", выберем и откроем таблицы:
"Водоемы", "Типы водоемов", "Лесополосы", "Типы лесопосадок",
"Строения" и "Типы строений".
![](img_razdel8_6/ris8_19.gif)
Рис. 8.19. Выбор таблицы
В таблицах найдем
интересующие нас характеристики по объектам района (рис.8.20).
![](img_razdel8_6/ris8_20.gif)
Рис. 8.20. Выбранные таблицы
В окне проекта сделаем
активным раздел "Диаграммы" (рис.8.21), выберем и откроем диаграммы,
представленные в списке (рис.8.22 – 8.24). По данным диаграммам можно
осуществить анализ объектов модели района.
![](img_razdel8_6/ris8_21.gif)
Рис. 8.21. Выбор диаграммы
![](img_razdel8_6/ris8_22.gif)

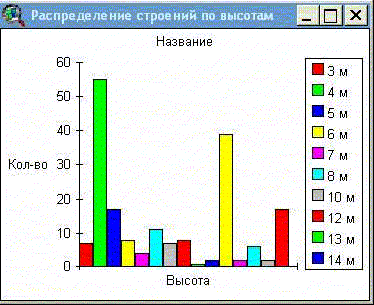

Рис. 8.22. Диаграмма "Распределение
строений по высотам"
![](img_razdel8_6/ris8_23.gif)
Рис. 8.23. Диаграмма "Типы водоемов"
![](img_razdel8_6/ris8_24.gif)
Рис. 8.24. Диаграмма "Количество строений
разных типов"
Для более детального ознакомления с представленным
проектом желающие могут скачать архивированный файл
![Скачать архивированный файл Russkih.zip](img_razdel8_6/russkih.gif)
Разместить его в своем компьютере на диске
d в директории
d:\workspace\Russkih
и открыть в программе
ArcView 3.2a проект под именем
modeltamb.apr.
